超高分子量聚乙烯绳索（8股、12股编绳和复编）
前言
本标准按照GB/T 1.1-2009给出的规则起草。
本标准使用重新起草法参考ISO10325：2009《纤维绳索高模量聚乙烯纤维8股、12股编绳和复编绳索》编制，与ISO10325：2009的一致性程度为非等效。
本标准由中国纺织工业联合会提出。
本标准由全国家用纺织品标准化技术委员会线带分技术委员会（SAC/TC302/SC2）归口。
1范围
本标准规定了以超高分子量聚乙烯纤维为原料制成的8股、12股编绳和复编绳索的术语和定义、标识、材料、通用技术要求、物理性能等。
本标准适用于鉴定线密度20.7 ktex~5 560 ktex，绳索代号为6~96的超高分子量聚乙烯绳索品质。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 8834 绳索 有关物理和机械性能的测定。
GB/T 21328 纤维绳索 通用要求。
ISO 1968纤维绳 索和绳索制品词汇 （Fibre ropes and cordage-Vocabulary）。
3术语和定义
ISO1968界定的及以下术语和定义适用于本文件。
3.1复编（护套式）
除绳索绳芯以外编织的复编层或其他保护层。
注：复编层对绳索强力无显著贡献。
4标识
纤维绳索标识应包含以下内容：
纤维绳索；
本标准编号；
绳索结构；
绳索代号；
绳索材料。
示例：12股编绳代号为20（T型），线密度近似232ktex的超高分子量聚乙烯绳索可表示为：
纤维绳索GB/T 30668-T-20-UHMWPE
5材料
5.1纤维绳索应由超高分子量聚乙烯长丝组成。
注：不同等级超高分子量聚乙烯长丝应注意有不同的蠕变性能。
5.2制造商为提高绳索性能可以给绳索增加涂层。
5.3关于复编层外套，可用各种材料组成，如聚酯、聚烯烃或超高分子量聚乙烯。
5.4超高 分子量聚乙烯纤维特性应符合GB/T 21328的规定。
注：100%超高分子量聚乙烯绳索是浮性的，复编结构外层材料密度较高且比例较大时绳索会不浮于水。超高分子量聚乙烯纤维具抗轴向压力，有很好的抗弯曲疲劳强度。需要时，纤维制造商应提供蠕变性能的信息。超高分子量聚乙烯纤维具有低摩擦系数和耐磨性能好的特性。但给绳索增加涂层后摩擦系数可能会改变。
6通用技术要求
6.1类型

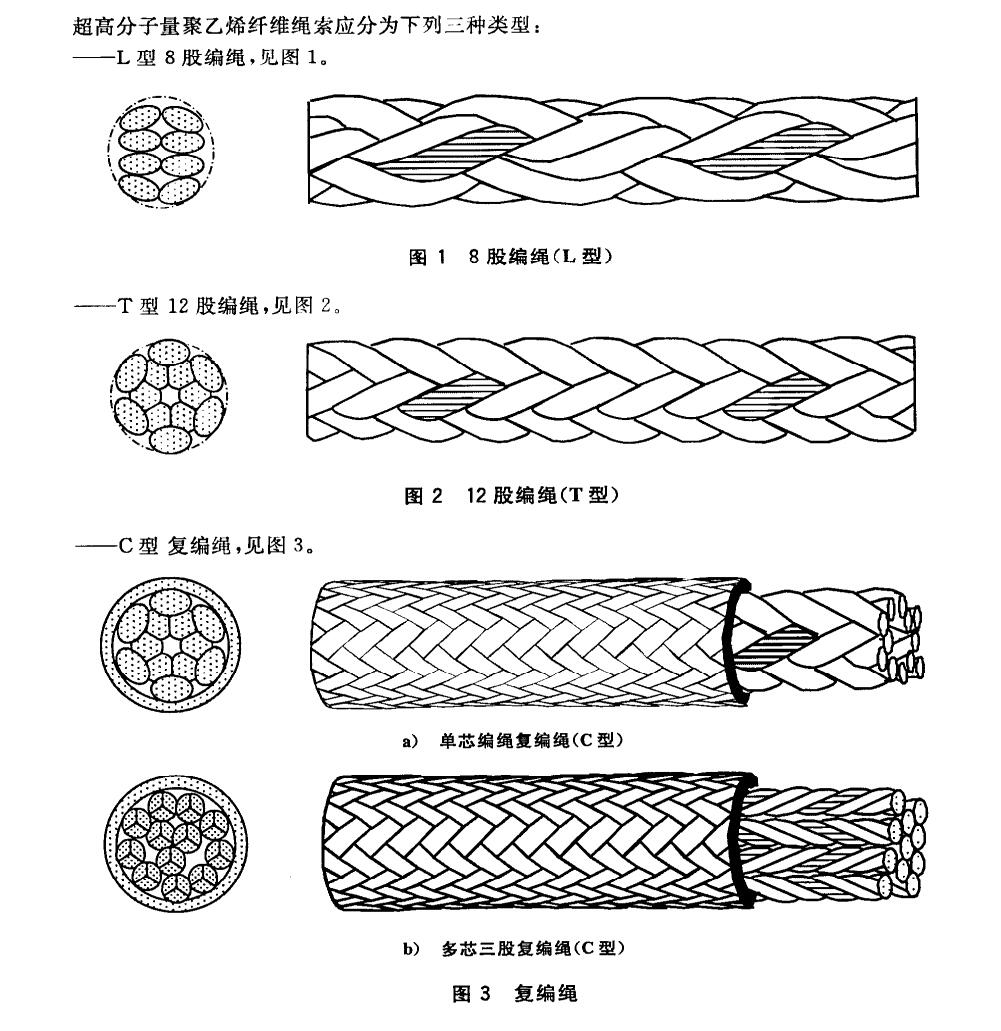

超高分子量聚乙烯绳索应分为下列三种类型：
L型8股编绳，见图1
T型12股编绳，见图2
C型复编绳，见图3
6.2结构、制造
6.2.1 8股和12股编绳的结构和制造应符合GB/T21328的规定。
6.2.2 复编绳结构：绳芯部分是由非承载复编护层来保护。各种不同类型绳芯的结构和制造也应符合GB/T 21328的规定。
注：绳芯部分可用各种结构绳索。
6.2.3复编层的绳股相互交叉，用单双股连续与另一单双股沿相同途径进行交叉编织。
6.3标签、包装、计量和交货长度应符合GB/T 21328的规定。
7物理性能
线密度和断裂强力应符合表1和表2。

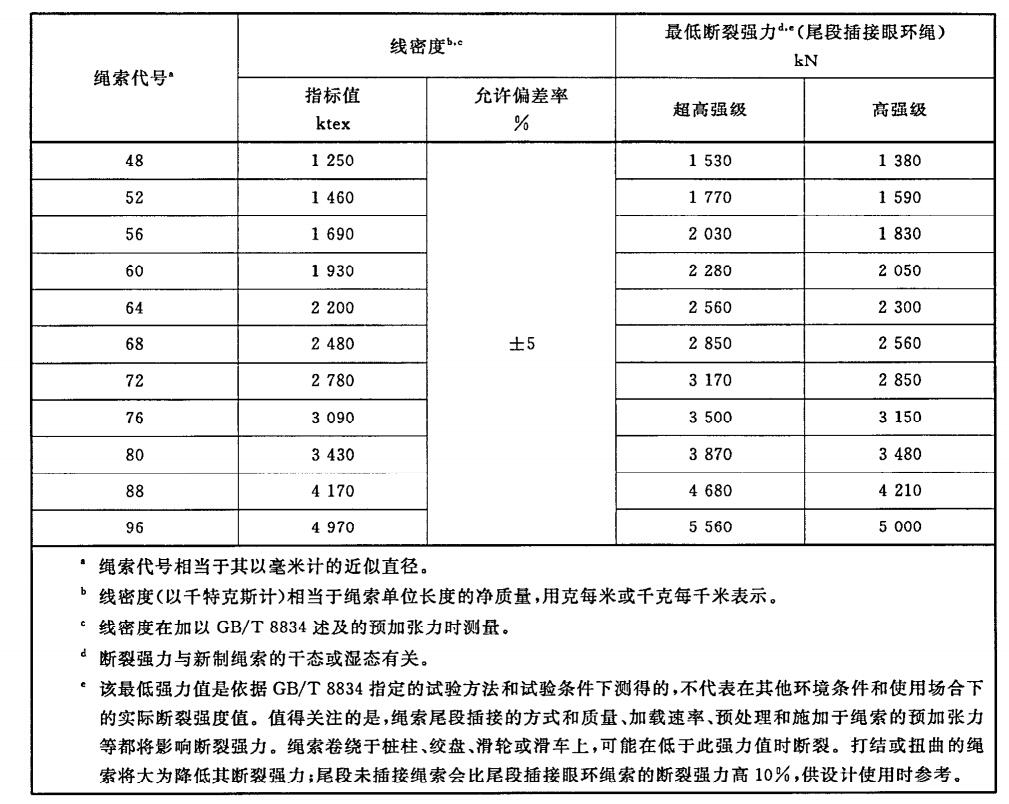

表1 8股（L型）和12股（T型）超高分子量聚乙烯纤维编绳的线密度和最低断裂强力

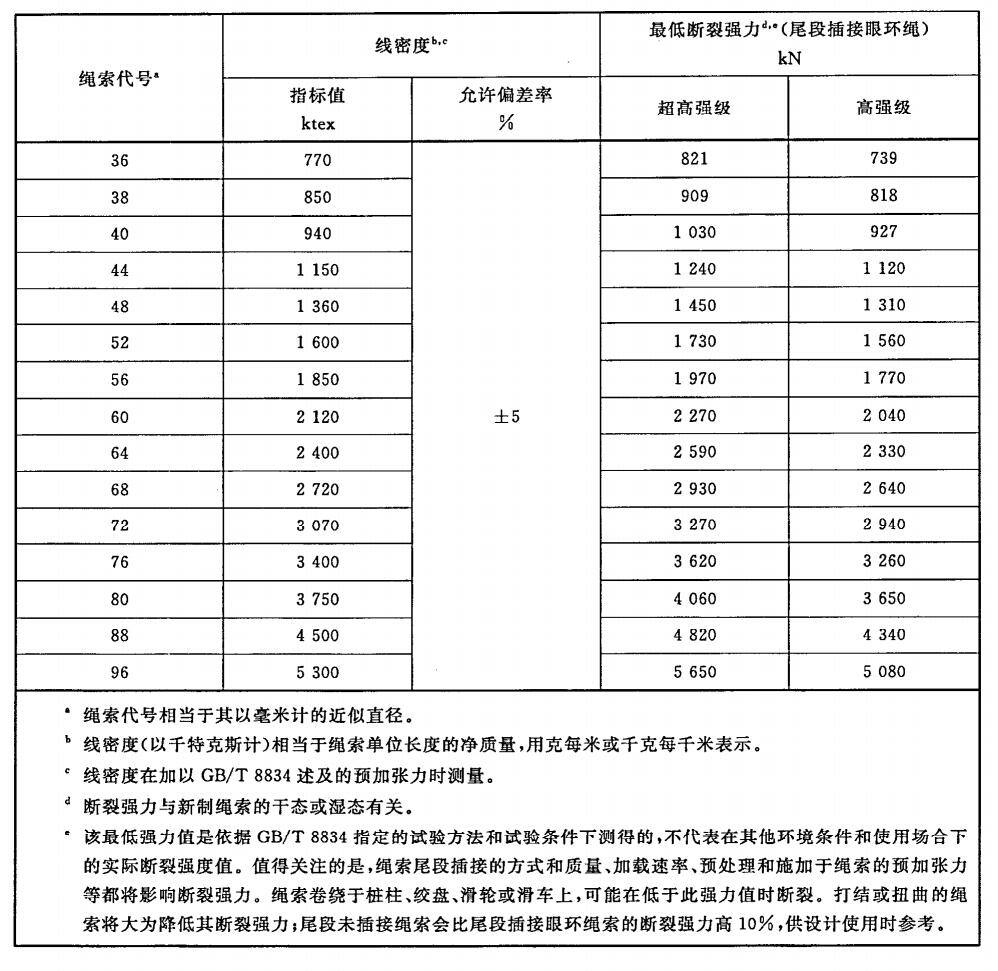

表2 超高分子量聚乙烯纤维复编绳（C型）的线密度和最低断裂强力
8标记
8.1绳索制造商可采用彩色合成纤维绳纱用于识别绳索。
8.2绳索制造商可采用彩色涂层用于识别绳索。
8.3绳索内采用印字标记带时应符合GB/T21328的规定。
更多问题，欢迎咨询超高分子量聚乙烯绳索生产厂家——青岛华凯海洋科技有限公司（j9九游会集团）
